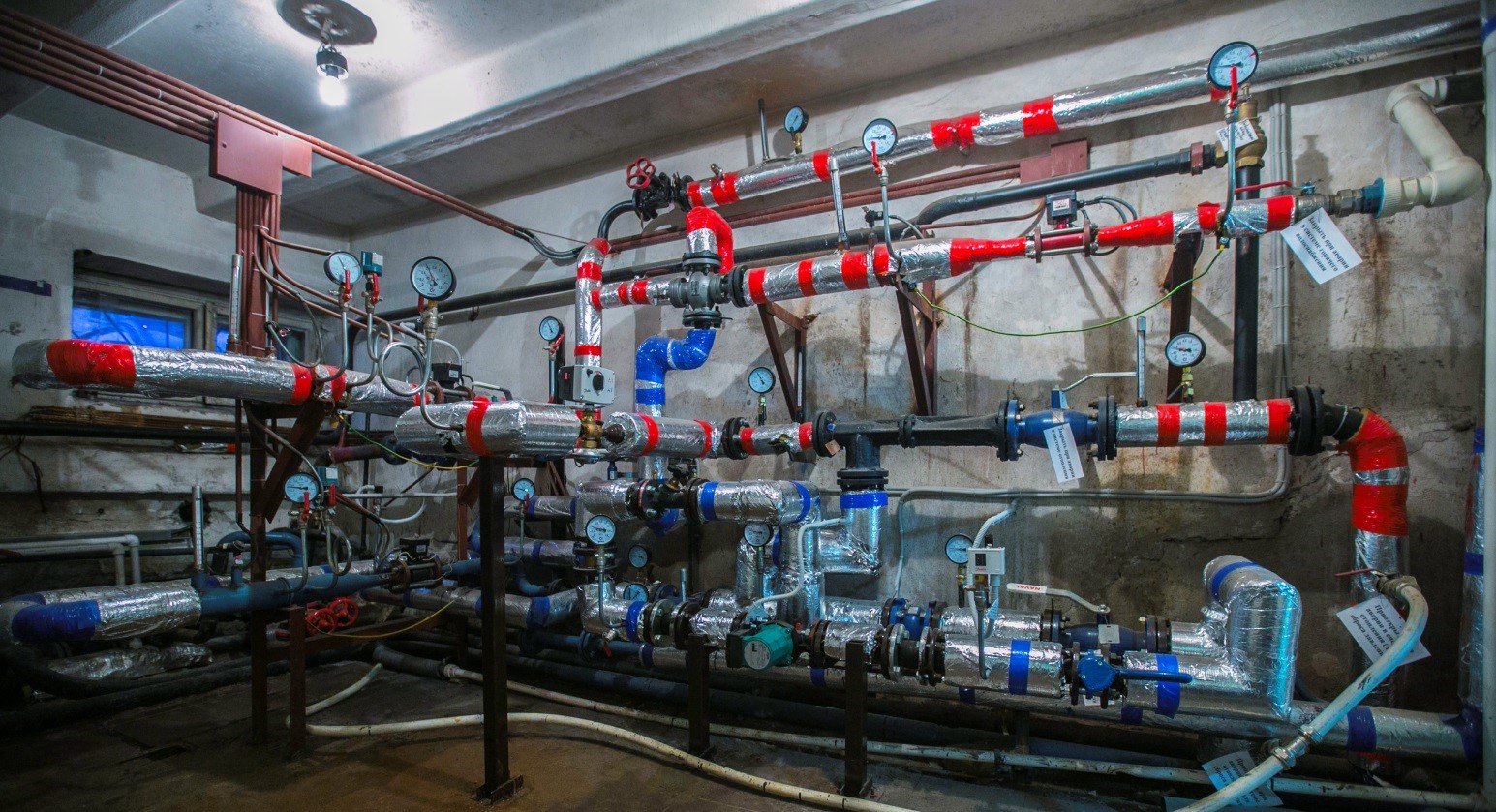

Автоматтандырылған жылу пункттерінің түрлері

Негізінен АТП екі түрге бөлінеді:

- араластыру жинағын пайдалану (ашық схема);

- жылу алмастырғыштарды қолдану (жабық схема).

Араластыру қондырғысын қолданатын АТП салқындатқыштың шығынын реттеуге мүмкіндік береді және айналым сорғылары арқылы оның мәжбүрлі айналымын қамтамасыз етеді.

Жылу алмастырғышты қолданатын АТП маңызды артықшылыққа ие, атап айтқанда, жылу алмастырғыш жұмыс істеген кезде жүйелердің бастапқы (сыртқы) және қайталама (ішкі) контурларының гидравликалық бөлінуі жүреді.

Жылу желісі мен ғимараттың жылыту жүйесі бір-бірімен тікелей байланысты емес, ал жылу алмасу тақталары арқылы бастапқы ағынның екінші ағынына жылу беріледі. Бұл ғимараттың жылыту жабдықтарын ластанудан және механикалық зақымданудан қорғауға мүмкіндік береді. Яғни, орталық жылытудан шыққан кір сіздің жылу жүйеңізге кірмейді. Жылыту жүйесі таза күйінде қалады, радиаторлар бітеліп қалмайды, жыл сайын жүйені шаю мен тұзсыздандырудың қажеті жоқ, ең бастысы, жылу желілерінде апат болған жағдайда суды төгудің қажеті жоқ.

Бұл жағдайда жылу жүйесінің контуры қалалық жылу желілеріндегі қысымға тәуелді емес, бұл қысымды ең төменгі қажеттілікке дейін төмендетуге мүмкіндік береді (2-2,5 Атм.), бұл өз кезегінде жылу жабдығының қызмет ету мерзімін едәуір арттырады және апаттық жағдайдың туындау қаупін азайтады.

Басқаша айтқанда, жылу алмастырғыш қалалық желілерге қосылған жылыту жүйесіне автономды жылыту жүйесінің барлық жағымды қасиеттерін беруге мүмкіндік береді, яғни жылу желілерінде болатын апаттар сіздің үйіңіздегі құбырлар мен радиаторларға әсер етпейді. Сіздің жылу жүйеңіздегі апат сияқты, ол орталық жылытуға тікелей қосылған сияқты жағымсыз салдарға әкелмейді.

Ауа-райын реттеу автоматикасын қолдану бөлмедегі қажетті температураны ұстап тұруға мүмкіндік береді, ал айналым сорғысы салқындатқыштың қалалық желідегі қысым параметрлеріне қарамастан қажетті жылдамдықпен айналуына мүмкіндік береді. Мұның бәрі лифт Түйініне тән проблемалардан арылуға мүмкіндік береді.

Мысалы, көшедегі температура төмендеген кезде (егер ол суық болса), сыртқы температура сенсоры ауа-райын реттеу автоматикасына сигнал береді, ал ол автоматты түрде бекіту арматурасын ашады, мұнда жылу алмасу тақталары арқылы бастапқы ағынның екінші ағынына жылу беріледі, осылайша біз қажетті температураны аламыз.

Жылу нүктелерінің артықшылықтары

- Жоғары тиімділік. Пайдалану тәжірибесі көрсеткендей, қазіргі заманғы жылу пункттерін пайдалану кезінде жылу тұтыну және жылумен жабдықтау режимдерін таңдау мүмкіндігі және дәл баптау жылу энергиясының шығынын 15-ке дейін төмендетуге әкеледі%;

- Толық автоматтандыру. ТП автоматикасы үй-жайларда тиімді энергия үнемдеуді және жайлылықты қамтамасыз етеді, ауа-райының өтемақысын жүргізуге, тәулік уақытына байланысты жұмыс режимдерін орнатуға, демалыс және мереке күндерінің режимдерін пайдалануға мүмкіндік береді, бұл шығындарды 40-60 төмендетуге мүмкіндік береді%;

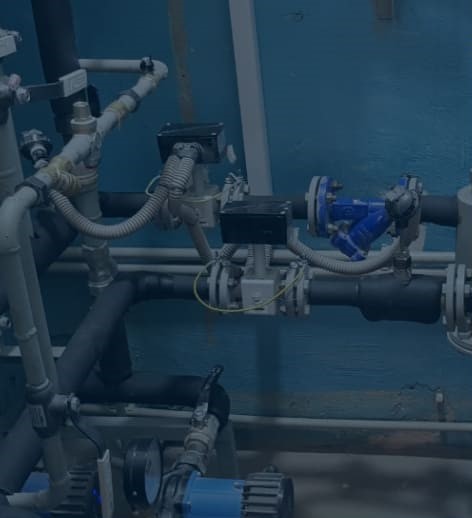

АТП құрамы

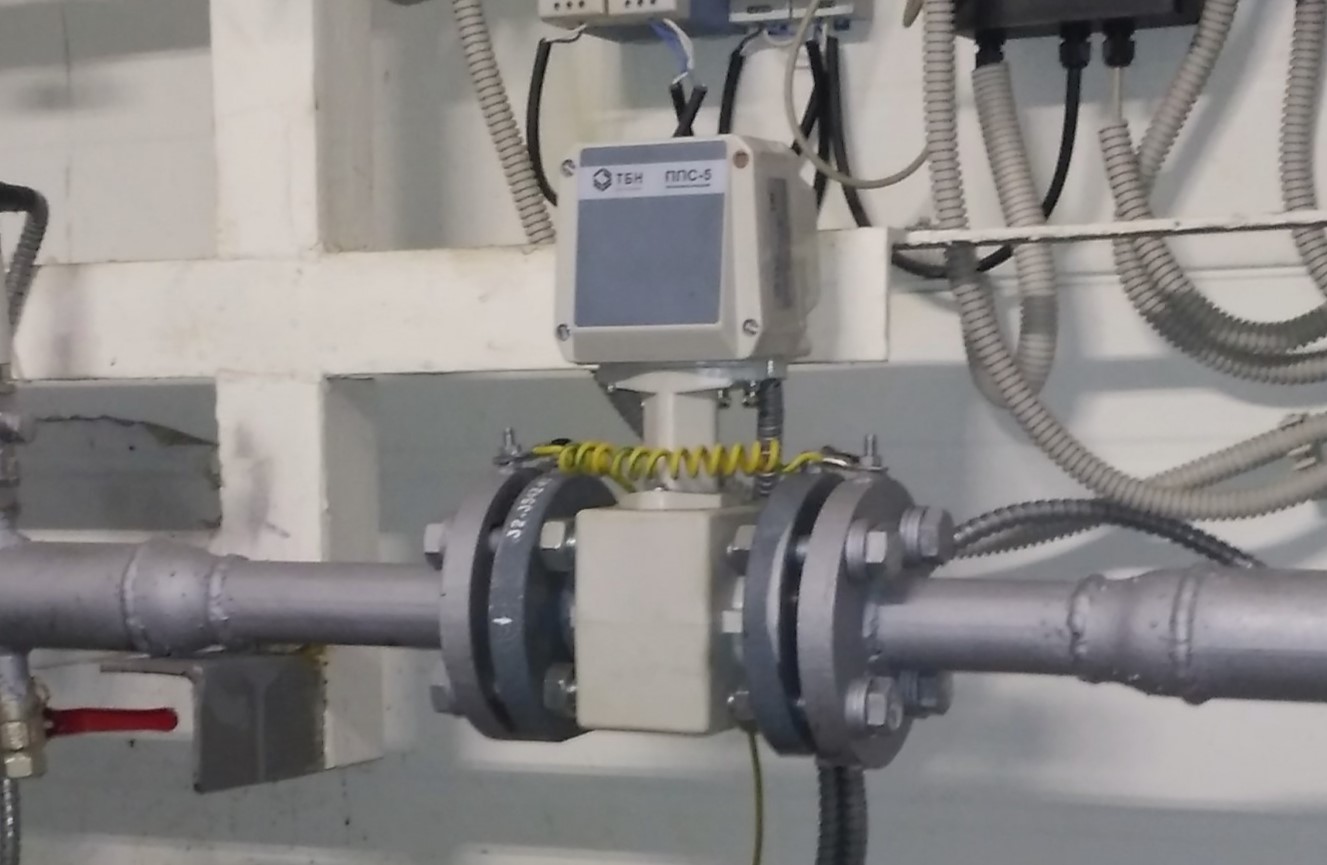

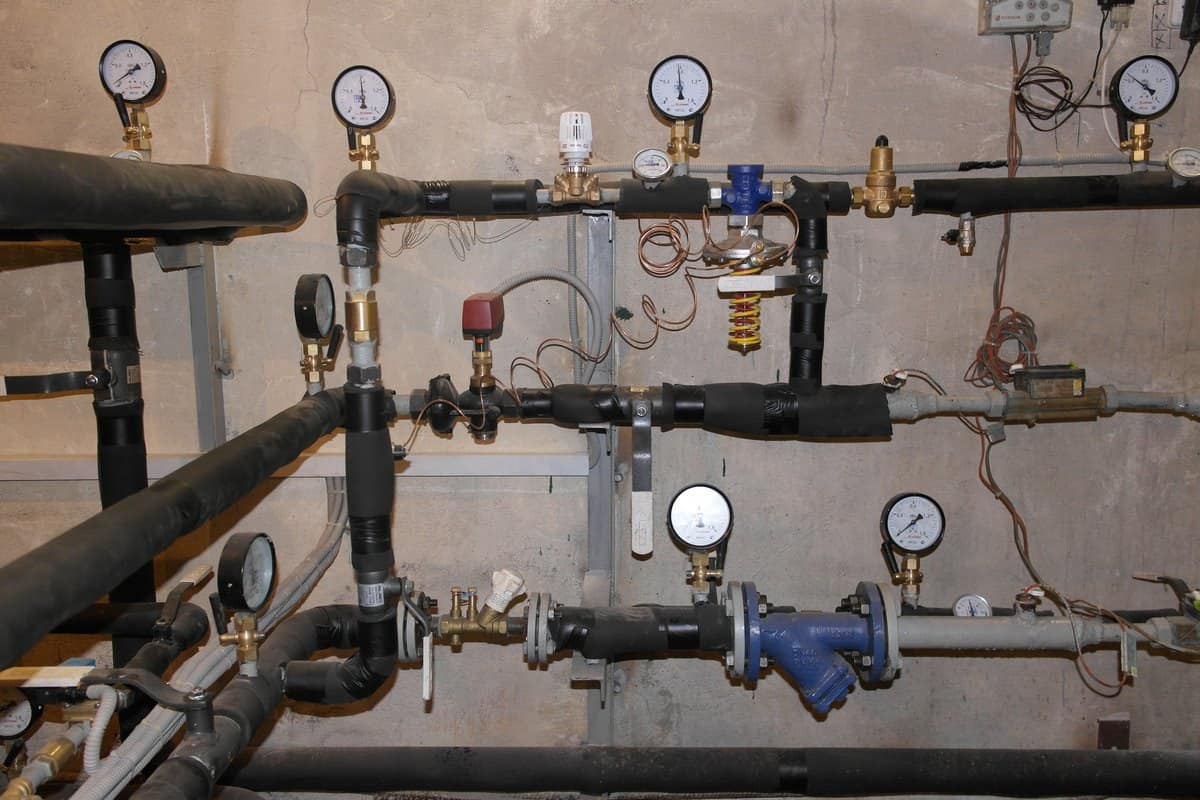

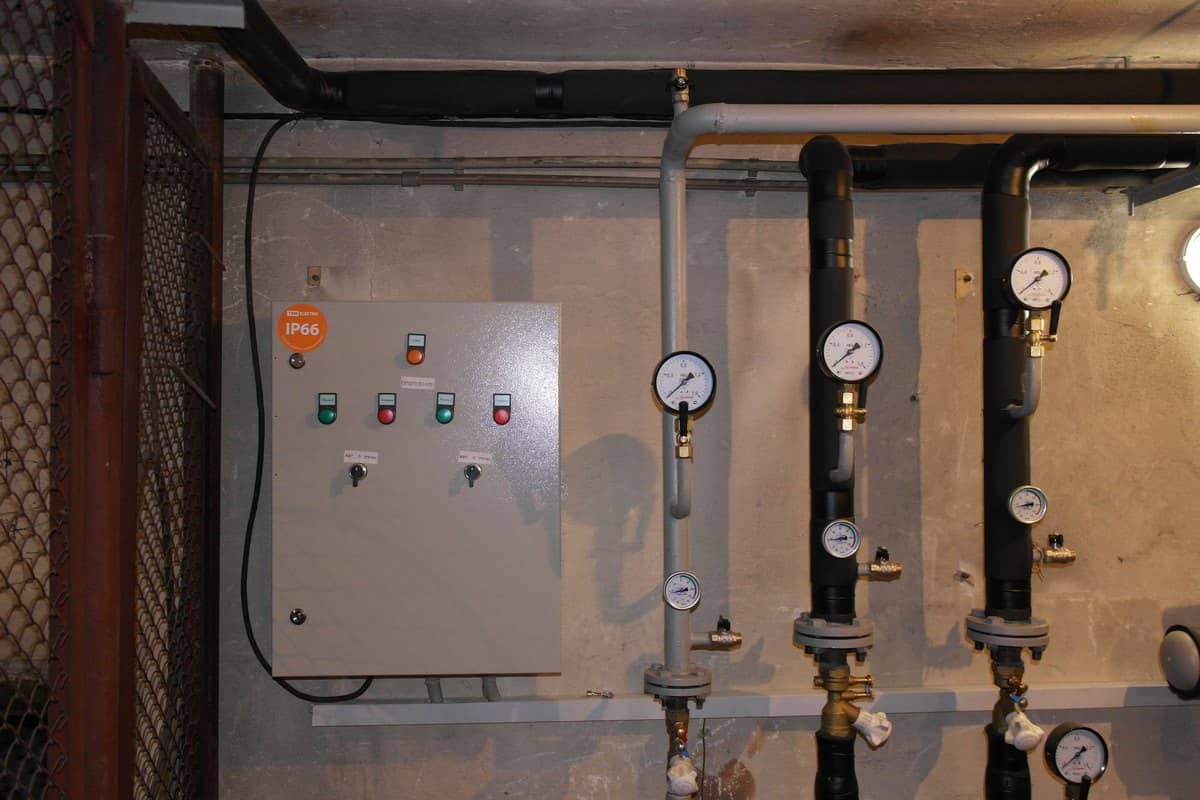

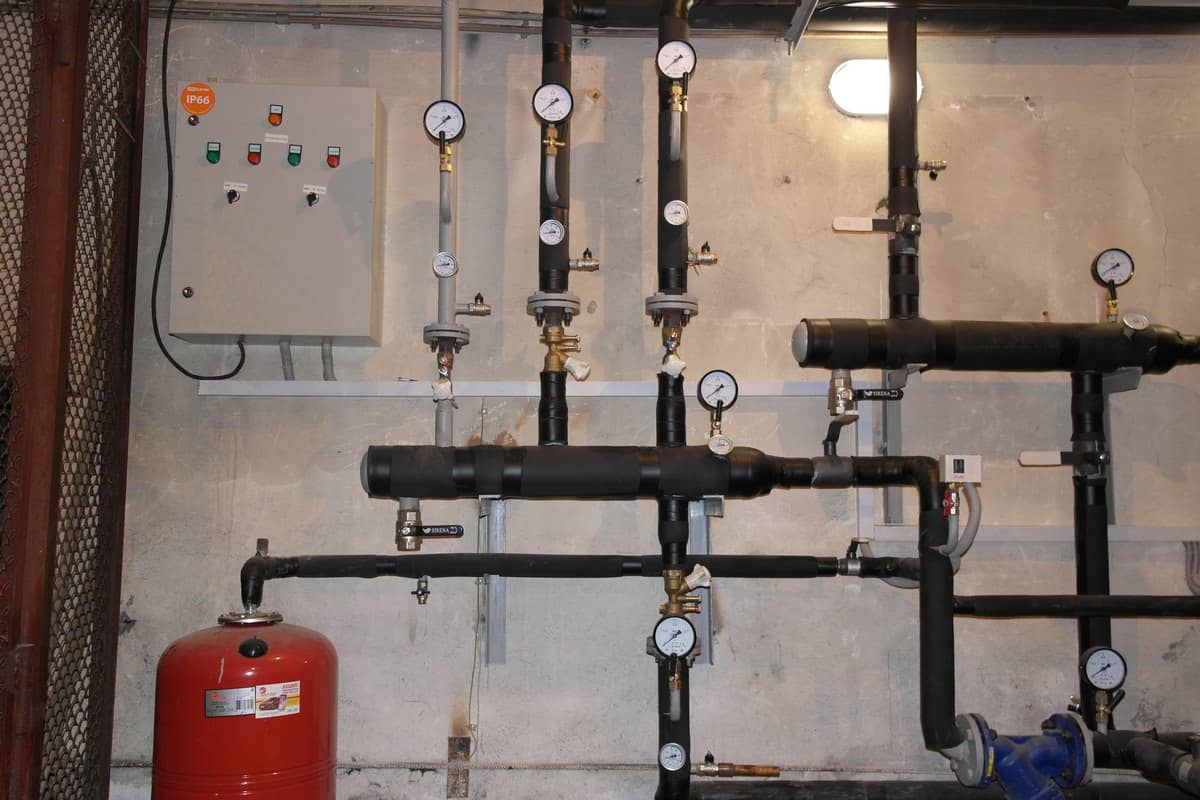

АТП пластиналы пішінді теплам жылу алмастырғыштардан, сорғылардан, ағынды, қысым мен температураны реттегіштерден және бақылау және есепке алу құралдарынан тұрады. Сонымен қатар, олар қашықтықтан басқару, мұрағаттау және сыртқы құрылғыларға көрсеткіштерді беру үшін диспетчерлік және деректерді беру жүйесімен жабдықталуы мүмкін.

Ауа-райын реттеу жүйесі энергияны тұтыну деңгейін едәуір төмендетуге көмектеседі, бұл табиғи ресурстарды үнемдеуге ғана емес , сонымен қатар өзіндік өндірістік шығындарды азайтуға мүмкіндік береді.

Ауа-райын реттеу жүйесі дегеніміз не

СПР құрылғыларының жұмысы жылыту және ыстық сумен жабдықтау жүйелерін реттеуге бағытталған, бұл жеткізілетін ресурстардың көлемі мен температурасын реттеуге мүмкіндік береді. Түзету көшедегі және объект ішіндегі ауа райы жағдайларына байланысты, автоматты түрде, сондай-ақ алдын ала қойылған кесте бойынша (күндерді, айларды, тәулік уақытын және басқа да осыған ұқсас сипаттамаларды ескере отырып) жүзеге асырылуы мүмкін.

Қазақстанда ауа-райын реттеу жүйелері ел өңірлерінің басым бөлігіндегі қатал климаттың ерекшеліктеріне байланысты ерекше өзекті болып отыр. Орталықтандырылған жабдықтау станциялары қатты аязда жылу ресурстарын жеткіліксіз жеткізеді немесе оларды жылыту маусымының басында және соңында қамтамасыз етеді. Қыста бөлмелер суық, ал маусымнан тыс уақытта ол тым ыстық болады. Сонымен қатар, мұндай ыңғайсыздық үшін сіз әлі де шоттар бойынша дұрыс төлеуіңіз керек.

Алайда, АТП автоматтандырылған жылу пункттері, жеке жылу пункттері және ауа-райын реттеу құрылғылары сияқты жүйелер осындай мәселелерді шешеді.

Ауа райын реттеу жүйелерінің қолданылу аясы

Бұл құрылғыларды пайдалану тар профильдің шағын масштабында да, республиканың ірі өнеркәсіптік кәсіпорындарында да кеңінен қолданылады:

- коммуналдық кәсіпорындар;

- әлеуметтік-мәдени мекемелер;

- ірі тұрғын үй нысандары;

- жеке үйлер мен пәтерлер.

АЖЖ енгізудің артықшылықтары

Қазақстанда ауа райын реттеу жүйелерімен жарақтандырудың негізгі артықшылықтарына бес негізгі санатты жатқызуға болады:

- үнемдеу;

- ыңғайлылық;

- қарапайымдылық;

- қол жетімді бағалар;

- жүйені орнатқаннан кейін оны үнемдеу арқылы жылдам өтеу.

Кейбір ұқсас құрылғылардың мүмкіндіктері объектілерді қатып қалудан, ал арнайы жабдықты кептелуден қорғауға мүмкіндік береді. Сіз СПР енгізу объектілерінде жұмыс істеу және тұру үшін қолайлы жағдайларды қамтамасыз ете отырып, жылу энергиясын ұтымды пайдалануға мүмкіндік аласыз.

SPR дизайны

Жылыту жүйесімен жұмыс істеу үшін 2 тәуелсіз блок бар: басқару және температураны автоматты түрде бөлу.

Тұтынуды бөлу негізінде 2 қағида қолданылады: сапасы бойынша-жылу тасымалдағыш температурасының өзгеруі; саны бойынша-жылу тасымалдағыштар санының өзгеруі. Құрылымның құрамына 3 құрама элемент кіреді:

- реттеуші орган-салқындатқыштың шығынын өзгертетін элемент, яғни жетегі бар клапан;

- жылытылатын объектінің сыртынан және ішіндегі ауаның жылу деңгейін көрсететін салқындатқыш температурасын өлшеу датчиктері;

- өлшеуіштерге негізделген режимдердің жай-күйі туралы деректерді көрсететін жылыту контроллері.

Жылу пункттерін автоматтандыру кезінде шешілетін міндеттер

- Тұтынушыларда жылыту жүйесін автоматтандыру кезінде жылу энергиясын беру жылу реттегішімен салқындатқыш температурасының белгіленген кестесін ұстап тұру арқылы қамтамасыз етіледі;

- Өнеркәсіп объектілері мен ТКШ-ны жылумен жабдықтауды басқару сыртқы ауаның температурасын және оның өзгеру динамикасын ескере отырып жүзеге асырылады. Жеке объектінің жылу инерциясын есепке алу жылытылатын үй-жайлардың ішіндегі температураны теңестіруге мүмкіндік береді, сондай-ақ жылу желісіне (КО)жүктеменің біркелкіаетстігін азайтады;

- Тұтынушылардан жылу тасымалдағышты берудің сапалы реттелуін қамтамасыз ету (жекелеген объектілердің ішіндегі үй-жайларды біркелкі жылыту үшін). Сандық-сапалық реттеу жылумен жабдықтаушы ұйыммен жеке келісілген жағдайларда қолданылады;

- Жалпы жылумен жабдықтау жүйесінің жұмысын жақсарту. Осы мақсатта ГВС-дағы максималды су бөлу кезеңдерінде жылыту жүктемесін нормаланған төмендету көзделеді, одан кейін ГВС-ты ең аз пайдалану сағаттарында өтемақы төленеді. КО – ны ықтимал су соққыларынан қорғау мақсатында АТП-ны жаппай пайдалану кезінде релелік және одан да көп старттық реттеуді қоспағанда, тегіс реттеу қолданылады және КО-дан жылу тасымалдағыш шығынын күрт өзгертуге жол берілмейді. КО-дан жылу тасымалдағыштың шарттық шығынын асырмау КО-ның басында да, соңында да барлық тұтынушыларды жылумен қамтамасыз ету үшін басымдық болып табылады.

- Ғимараттың жылыту жүйесінде ТП-ның штаттық жұмыс режимінде де, электр қуаты жоғалған кезде де апаттық жағдайлар жасалмайды. Қысым мен температура бойынша жылу тасымалдағыштың рұқсат етілген параметрлерінен асып кеткен және төмендеген кезде авариялық Дабыл беру және жылу тұтыну жүйелерін қорғау қамтамасыз етіледі.

АТП қолданудың экономикалық тиімділігі

- Адамдар болмаған уақытта үй-жайлардағы ауа температурасының төмендеуі-түнгі және демалыс күндері (әкімшілік және өндірістік ғимараттар үшін). Бұл шамамен 10-30% үнемдеу.

- Өтпелі, маусымаралық кезеңдерде мәжбүрлі "перетоптарды" алып тастау (тұрғын үй үшін де, әкімшілік немесе өндірістік жылыту объектілері үшін де). АТП-да СО температурасын реттеуді қолдану осы кезеңдерде 30-дан 40% - ға дейін үнемдеуге мүмкіндік береді. Осы кезеңдердің қысқа мерзімділігін ескере отырып, жылдық жылу тұтынудағы үнемдеу үлесі шамамен 2-6% құрайды.

- КО инерциясының жылу шығынына әсерін жою-бұл фактор ТП – ны ірі КО-ға, мысалы, ЖЭО желілеріне (ТКШ объектілері үшін де, әкімшілік-өнеркәсіптік объектілер үшін де) қосу кезінде тиімді. Осы фактор бойынша үнемдеуді тек болжамды түрде бағалауға болады – жылу тұтынудың жалпы көлемінің шамамен 3-5%.

- СО-да (тұрғын үйлер үшін де, әкімшілік және өндірістік объектілер үшін де) сапалы реттеу кестесін қолдану және шығынның тұрақтылығын (қысым айырмашылығының тұрақтылығын) сақтау есебінен экономикалық әсер. Бұл факторды қолдану жылдық жылу тұтынудың шамамен 4 % үнемдеуге мүмкіндік береді.

- Жылу жылу бөлу температурасын басқару кезінде есепке алу (Тұрғын үй үшін). Тұрғын үйлерге арналған арнайы алгоритмдерді қолдану осы ғимараттар үшін жалпы жылу тұтынудың 7% - на дейін үнемдеуге мүмкіндік береді. Бұл кестені тек жеке АТП-да жүзеге асыруға болады.

Ыстық сумен жабдықтауға ең жоғары жүктеме сағаттарында жылыту жүктемесін нормаланған төмендету мүмкіндігі (тұрғын үй үшін). Бұл қосымша 1-3% үнемдеуге мүмкіндік береді.

– Жылыту аспаптарының нақты өнімділігі бойынша және сәулет – құрылыс сипатындағы энергия үнемдеу жөніндегі іс-шараларды ескере отырып (тұрғын үй үшін де, әкімшілік-өндірістік объектілер үшін де) температуралық кестені түзету. Бұл жағдайда автоматтандырудан үнемдеу әсері 7-15% аралығында болуы мүмкін.

АТП енгізуден түскен жиынтық орташа үнемдеу: тұрғын ғимараттар үшін жылу тұтынудың жалпы көлемінің 20-дан 40% - на дейін, ал әкімшілік және өндірістік мақсаттағы объектілер үшін 25-тен 60% - ға дейін құрайды.

АТП-ға қызмет көрсету

Автоматтандырылған жылу пункттеріне ҚЫЗМЕТ КӨРСЕТУ күн сайын, апта сайын, айына бір рет немесе жылына бір рет жүргізілуі керек. Мұның бәрі ережеге байланысты. Күнделікті қызмет көрсету шеңберінде жылу пунктінің жабдықтары мен тораптары ақауларды анықтап, оларды жедел жою арқылы мұқият тексеріледі; жылу жүйесі мен ГВС қалай жұмыс істейтінін бақылайды; бақылау аспаптарының көрсеткіштері режимдік карталарға сәйкес келетіндігін тексереді, АИТП журналында жұмыс параметрлерін көрсетеді.

Автоматтандырылған жылу пункттеріне аптасына бір рет қызмет көрсету белгілі бір іс-шараларды өткізуді білдіреді. Атап айтқанда, мамандар ықтимал ақауларды анықтай отырып, өлшеу және автоматты бақылау құралдарын тексереді; Автоматиканың қалай жұмыс істейтінін тексереді, резервтік қуатқа, мойынтіректерге, сорғы жабдықтарының бекіту-реттеу арматурасына, термометрлердің жеңдеріндегі май деңгейіне қарайды; сорғы жабдықтарын тазалайды.

Ай сайынғы қызмет көрсету шеңберінде мамандар апаттарды имитациялау арқылы сорғы жабдықтарының қалай жұмыс істейтінін тексереді; сорғылардың қалай бекітілгенін, Электр қозғалтқыштарының, контакторлардың, магниттік стартерлердің, контактілер мен сақтандырғыштардың қандай күйде екенін тексереді; манометрлерді үрлейді және тексереді, жылу беру және ыстық сумен жабдықтау тораптарының автоматикасын бақылайды, әртүрлі режимдердегі жұмысты тексереді, торапты бақылайды жылыту, жылу беретін ұйымға беру мақсатында есептегіштен жылу энергиясын тұтыну көрсеткіштерін алыңыз.

Жылына бір рет автоматтандырылған жылу пункттеріне қызмет көрсету оларды тексеру мен диагностикалауды білдіреді. Мамандар ашық электр сымдарын, сақтандырғыштарды, оқшаулауды, жерге тұйықтауды, ажыратқыш автоматтарды тексереді; құбырлар мен су жылытқыштардың жылу оқшаулауын тексереді және өзгертеді, Электр қозғалтқыштарының, сорғылардың, редукторлардың, реттеу клапандарының, манометрлердің жеңдерінің мойынтіректерін майлайды; қосылыстар мен құбырлардың қаншалықты герметикалық екенін тексереді; олар болтты қосылыстарға, жылу пунктінің жабдықтармен жабдықталуына қарайды, сынған компоненттерді өзгертеді, балшықпен жуады, торлы сүзгілерді тазартады немесе өзгертеді, ыстық су мен жылыту жүйелерінің қыздыру беттерін тазартады, қысыммен басады; маусымға дайындалған автоматтандырылған жеке жылу пунктін тапсырады, оны қысқы кезеңде пайдалануға жарамдылығы туралы ведомость ресімдейді.

Негізгі жабдықты 5-7 жыл ішінде қолдануға болады. Осы кезеңнен кейін оны күрделі жөндеуден өткізіңіз немесе кейбір элементтерді өзгертіңіз.
